特点
◆采用离心式滑动或固定转子,在筒体蒸发段内壁表面淤积物可被刮板迅速移去;
◆传热系数值高,蒸发能力大,操作简单,调节方便,在密闭条件下,自动连续生产;
◆物料加热时间短,5s~10s之间,且在真空条件下工作,对热敏性物料处理的效果更好。
◆选配多种刮板结构形式,可与多级蒸发器组合使用,以有效调节物料浓度和蒸发处理时间。
◆蒸发段筒体内壁经过精密镗削并抛光处理
◆设备占地面积小,结构简单,维修方便,可以系统配套。

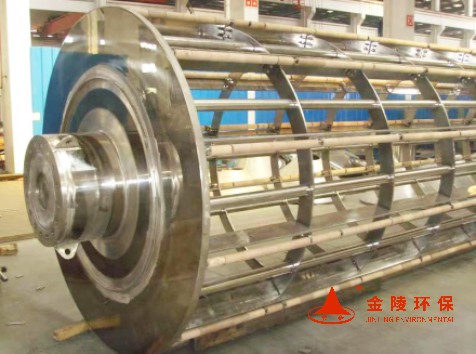

◆可选配如膜柱式、铰链式、固定刮板式、W型刮刀式各种型式的刮板结构。
原理
◆该机是利用高速旋转将液体分布成均匀薄膜,并在真空状态下进行蒸发或蒸馏的一种蒸发器。它由一个或多个带夹套的加热筒体和筒体内高速旋转的刮膜机构组成。刮膜机构将液体连续地在加热筒体壁上刮成厚薄均匀的液膜并向下移动,同时低沸点的组份上升蒸发、分离,浓缩液从蒸发器底部排出。
应用
◆广泛应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏,主要适用于制药、食品、轻工、石油、化工、农药、生物、环保等行业,特别适用于高粘度、易结垢、热敏性、高浓度物料的蒸发浓缩。
型号 | GBN1 | GBN2 | GBN4 | GBN6 | GBN10 | GBN12 | GBN20 | GBN30 | GBN40 |
热换面积 (m2) | 1 | 2 | 4 | 6 | 10 | 12 | 20 | 30 | 40 |
蒸汽压力 (MPa) | 0.3 | ||||||||
真空度 (MPa) | -0.08 | ||||||||
蒸发量 (kg/h) | 200 | 400 | 800 | 1200 | 2000 | 2400 | 4000 | 6000 | 8000 |
耗汽量 (kg/h) | 220 | 430 | 840 | 1260 | 2100 | 2600 | 4800 | 6600 | 8800 |
电机功率 (kW) | 1.5 | 3.0 | 4.0 | 5.5 | 11 | 11 | 15 | 22 | 30 |
转 速 (rpm) | 250 | 250 | 136 | 136 | 88 | 88 | 88 | 43 | 35 |
设备高度 ( 参考 ) (m) | 3100 | 4800 | 5680 | 6410 | 7200 | 7800 | 9850 | 11000 | 12000 |
