废水蒸发

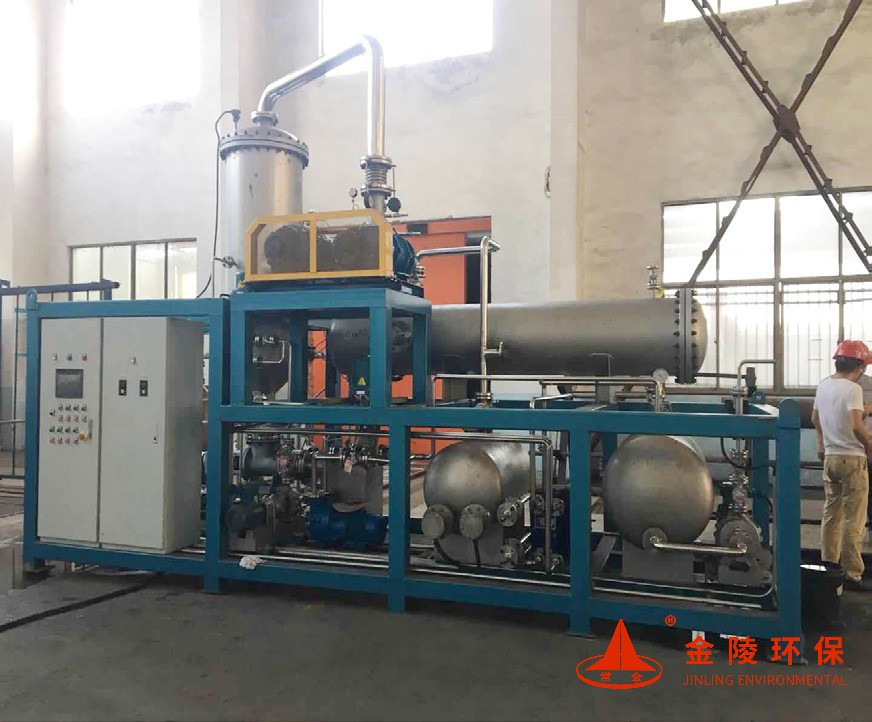

MVR系列蒸发器
时间:2020-08-06   访问量:1896

原理

MVR机械式蒸汽再压缩装置,是将蒸发系统内产生的二次蒸汽通过压缩机做功,提高蒸汽压力和热焓,循环进行加热蒸发,充分利用系统内二次蒸汽机冷凝水的余热,节能效果突出。开车使用鲜蒸汽和余热原料用蒸汽外,不需额外使用蒸汽,通过蒸发器自循环来实现蒸发浓缩的目的,可节省70~90 % 的能耗。系统由预热器、蒸发换热器、分离器和蒸汽压缩机组成。

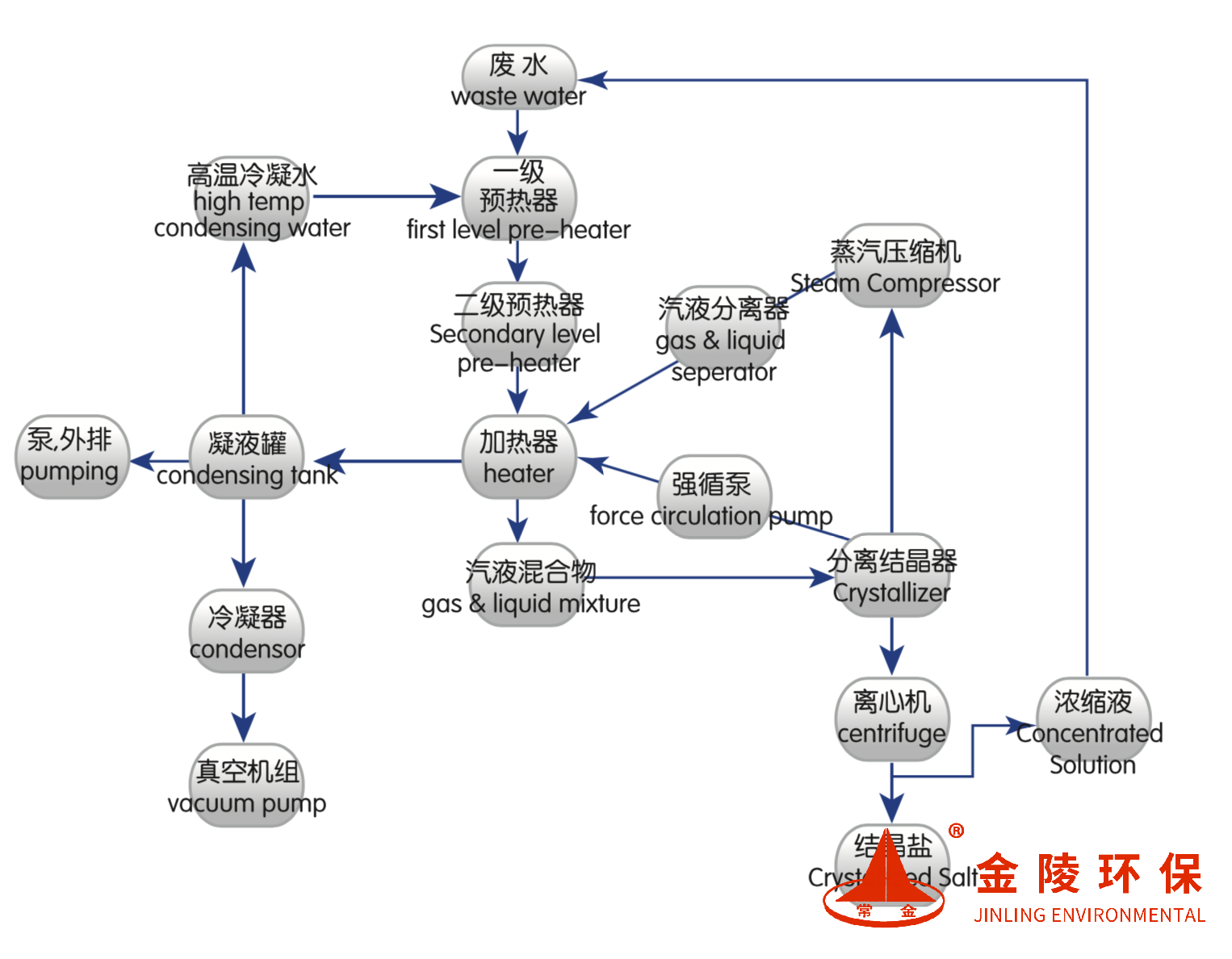

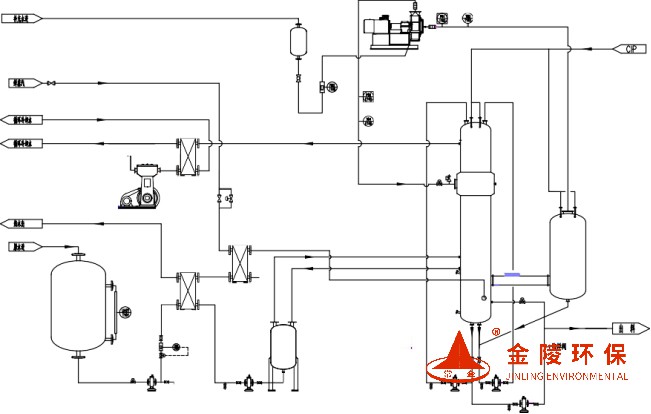

工艺示意图



技术参数

技术参数
进料量 (t/h)5
生蒸汽耗量 (t/h)0.1(饱和蒸汽)
生蒸汽压力 (MPa)0.30(绝压)
二次蒸汽压力 (KPa)50/110
二次蒸汽温度 ( 约 )(°C )85/105 汽相
料液温度 (°C )92±2
换热器损失 (%)~5.0%
蒸发器循环类型强制式循环
装机总功率 (kw/h)~300


特点


◆金陵自行设计开发多种浓母液处理系统,以提高系统稳定性及减少系统堵塞;

◆操作简单,运营成本低,可配套多级蒸发串联使用;

◆加热器、预热器及冷凝器管板均采用整体管板,延长设备使用寿命;

◆采用自动控制系统,自动进料,冷凝水自动排放;

◆出料选用分离装置,增加出料晶体含量,分离后获得大部分晶体、母液回流少、需要重新消耗的热能少,节能环保。

◆采用强制循环蒸发器,具有传热系数高、蒸发强度大、减少结壁与堵管等优点,尤其适用于蒸发过程中产生晶体的物料。

◆采用自循环系统,使晶体及母液时刻保持循环、避免晶体沉积堵管。


类型单效蒸发器多效蒸发器TVR蒸发器MVR蒸发器
能耗能耗较高,蒸发1t 水大约需要1.1t蒸汽比较节能,四效蒸发器蒸发1t水大约需要0.3t蒸汽在传统多效的基础上增加一效,但需要高压蒸汽带动目前较节能的蒸发技术,蒸发器蒸发1t水大约需要15-70kW的电能
能源使用蒸汽加热,需要锅炉使用蒸汽加热,需要锅炉使用蒸汽加热,需要锅炉使用电能,不需要锅炉
运行成本极高较低较低
占地面积
自控化程度半自控全自控,不间断运行全自控,不间断运行全自控,不间断运行
